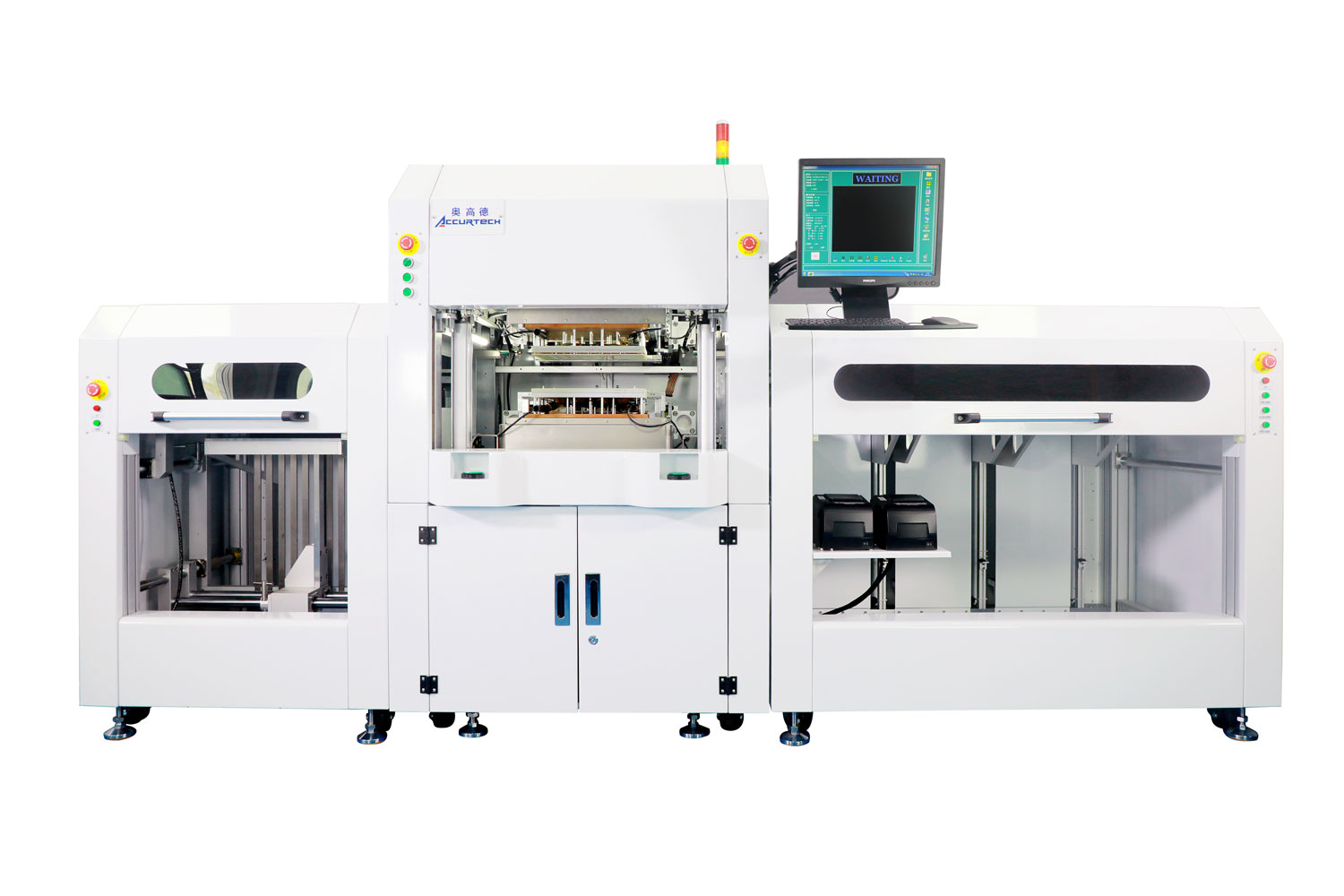

F6全自動CCD四線測試機
隨著PCB的功能性要求提升,低微電阻的缺陷已經成為必須檢出的問題。F6系列是為檢測低阻要求PCB而專門設計的全自動夾具式四線低阻測試機，適用于汽車電子板等。
特點
| CCD自動對位 ?采用了CCD對位，對偏位板進行實時截取對位誤差，自動校準對位，精度可達10μm，極大提高測試一次通過率。 |
|

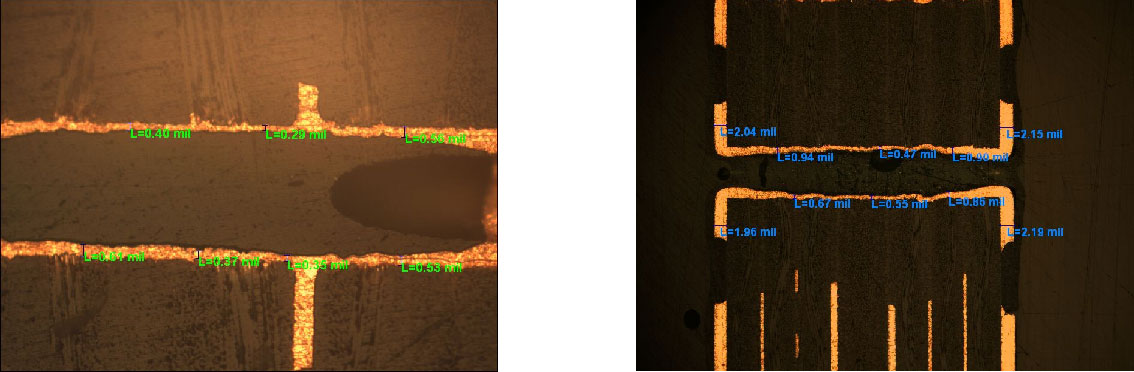

| 高精度四線導通低阻測試 ?10mΩ以下的線路阻值精度:±0.2mΩ。 ?10mΩ以上的線路阻值精度:±2%。 |
|

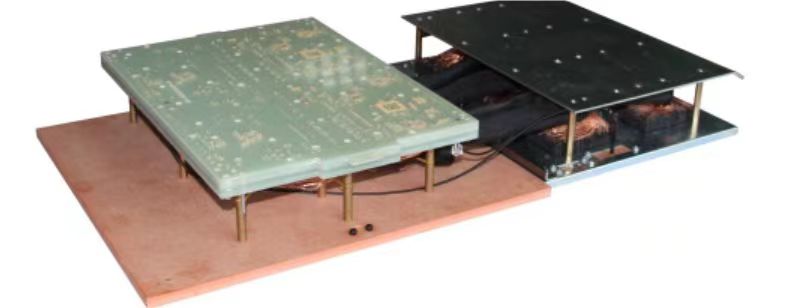

| 夾具式測試 ?使用四線測試夾具，產能遠超飛針測試，實現真正批量全檢。 ?夾具的特殊針盤設計，相比傳統排線設計使用更穩定，安裝效率更高。 |
 |

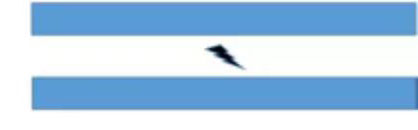

| 可靠的線路微短檢測能力 ?針對PCB線路過度靠近及兩絡間有異物或雜質的微短的情況，提供了更強的微短檢測能力，通過對PCB網絡間施加高壓，靈敏地監測網絡間阻值發生變化而導致的微短路電流變化。 ?實驗證明，此功能對微短的檢出能力比一般的通用測試機更優勝。 |
|
| 對接MES的智能模塊系統?設計了MES模塊，可根據不同客戶的通信協議，對接客戶智能制造系統，極大的提高了生產效率以及提供可追溯的質量管控。 |
 |
| 不間斷上/下料系統 ?具有雙工位上/下料臺，可實現不間斷上/下料，大大降低了測試部人工成本。 ?一套治具一次測試完成大大降低四線分模測試（例如分A、B模兩套治具）帶來的漏測風險。 |
|
F6全自動CCD四線測試機主要參數
| 微電阻測試范圍(Micro Resistance Range) | 四線測試 : 0.2mΩ~100Ω |
| 微電阻測試精度 | 10mΩ以下 : 土?0.2m 10mΩ以上 : 土?2% |
| CCD自動對位(CCD Auto-Aligment) | 高精度CCD自動對位功能(±10μm) |
參數與規格
| 機器尺寸（Dimension） | L3140x W1210 x H1950(mm) |
| 機器重量（Weight） | 約2200kg |
| 測試點數（Test points） | 標準 ：12288點(上模6144點+下模6144點) 最大 ：24576點(上模12288點+下模12288點) |
| ? | ? |
| 測試點密度(Test Point Density) | 四線最小Pad size : 0.23mm 二線最小Pad size : 0.10mm |
| 導通測試(Continuity Test) | 10Ω-2000Ω |
| 絕緣測試(Isolation Test) | 1MΩ-100MΩ |
| 測試電壓(TestVoltage) | 50V~300V?(用戶可選) |
| 測試電流(Test Current) | 1mA~50mA |
| 測板尺寸(Test Board Size) | 標準 : 400×340(mm) |
| 測板厚度(Thinkness of PCB) | 0.4mm~6mm |
| 測試速度(Throughput) | 四線測試 : 約250~300pcs/hr |
| 電源供應(Power Supply) | 2KW, AC380V三相五線 |
| 氣源供應(Air Supply) | 0.6Mpa~0.8Mpa |
| 工作溫度(Temperature) | 20°C~26°C |
| 工作濕度(Humidity) | 50%~60% |
| 測試資料(Net List) | READ (*.net) |
